    第一次发表文章，不对的地方大家多多指正，基于前辈的研究+自己的一点努力，算是弄懂了复合文档的文件格式本篇文章基于最小XLS文件格式的分析，不对之处大家多多指教，废话不多说


XLS文件格式

    XLS文件最为一个文件流（FileStream），是由多个子流（SubStream）构成的，下面这张图是将各个SubStream按顺序依次展现出来，这些SubStream都是有若干个整数倍Block（1  block ＝ 512 bytes）组成，所以XLS文件最小也为13，824bytes（即一个表格时）（其实不管是word 还是 ppt 其实都是基于复合文档格式，WPS其实也一样），自己随便建立一个XLS文件，用UltraEdit打开就可以看见，我这里是基于最小的，也就是一个sheet了！

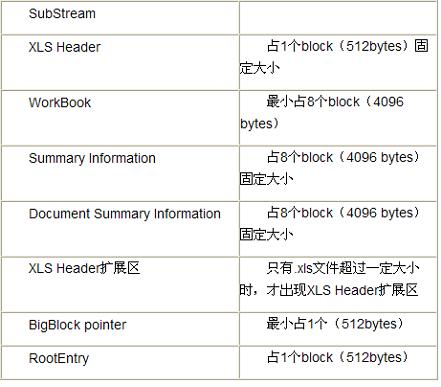

主要组成如下：




其中WorkBook为数据变化区，它会随着文件的内容的增大而增大，但始终保持Block的整数倍。


XLS Header

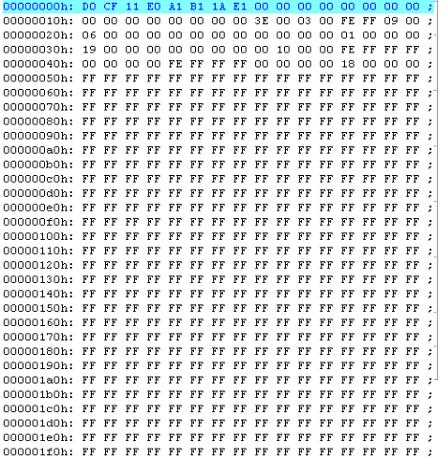

     最小XLS文件Header





表1

    *  00000000h到00000010h  这32个字节基本不变，表示是复合文档，前8个字节

D0 CF 11 E0 A1 B1 1A E1表示复合文档标识，后面16个字节全部为0,后面2个字节 3E 00

代表文件格式修订号，后面2个字节代表文件格式版本号，后面2个字节 FE FF 代表字节

顺序号（高存高低存低）后面连个字节 09 00 代表标准扇区的大小（公式= 2的9次幂

（09 00 十进制=9） = 512 bytes

    *   00000020h行的 01 00 00 00 表示：BigBlock pointer区占的block个数。表1 中BigBlock pointer区Block个数为：01（十进制）。

   *  00000030h行的 19 00 00 00 表示：指向RootEntry所在Block序号。表1中RootEntry的所在的起始block序号为：25（十进制）。

   *  00000040h行的 FE FF FF FF 表示：指向XLS header扩展区所在Block序号。FE FF FF FF 表示没有XLS header 扩展区

   *  00000040h行的 00 00 00 00 表示：XLS header扩展区所占的block的个数。如果没有XLS header扩展区这里就是00 00 00 00。

   *  00000040h行的 18 00 00 00 表示：指向BigBlock pointer所在Block序号。表1中BigBlock pointer的所在的起始block序号为：24（十进制）。

   *  00000050h行开始到00 00 01 f0h：4字节组。因为没有XLS header 扩展区，所以连续填充FF FF FF FF

WorkBook
   存放execl表数据信息所有sheet数据都在这里面 ,里面的东西重要（那要看对那些对象，其实是对我不重要，呵呵）

09 08 10 00 00 06 05 00 86 20 CD 07 C9 C0 00
第1个字, 0×0010, 按照BIFF记录结构，当然是长度了
第2个字，0×0600, BIFF版本，BIFF7总是0×0500, BIFF8/BIFF8X总是0×0600,
第3个字, 0×0005, 数据类型, 0×0010 表示Sheet, 0×0005 表示Workbook Global第4个字，Build Id 不能是0, 但可以被忽略第5个字，Build Year 不能是0
。 。 。 。 。 。 。 。 。 。 。 。 。 。 。
。 。 。 。 。 。 。 。 。 。 。 。 。 。 。

Summary Information

    属性，路作者，工作表类型等，
   Excel中点击文件>属性的部分内容存在这里（不重要）

Document Summary Information

   文档的属性（不重要）

BigBlock pointer

  *  从01 00 00 00开始，连续，注意最后一个4字节组，也是连续的，但到一个substream结束时 ,FE FF FF FF 为结尾标识

   *  WorkBook和Summary Information和Document Summary Information中共有几个block，BigBlock pointer就有几个4字节组，BigBlock pointer所占的字节数一定为512的整数倍。

  *    每当一SubStream结束时就加结尾标识FE FF FF FF（数值：-2），不是以block为一个单位，所以在BigBlock pointer里至少要有4个FE FF FF FF（数值：-2），即4个substream结束标识。

  *    在最后一个FE FF FF FF后，跟着是FC FF FF FF FF或FD FF FF FF或两者同时都有。当有XLS Header扩展区时，是两者都有，当无XLS Header扩展区时，只个FD FF FF FF。FD FF FF FF的个数为BigBlock pointer所占的block个数。未用的用FF FF FF FF（数值：-1）填满。

RootEntry
  1.存放文件中RootEntry属性、地址和大小
  2.Workbook属性，地址和大小，占有实际数据的内容
  3.SummaryInformation属性，地址和大小
  4.DocumentSummaryInformation的属性，地址和大小

     *   每个128字节以name（占64字节）的Unicode Strings开始。如“52 00 6F 00 …………6E 00 74 00 72 00 79 00”是“Root Entry”的16进制形式。不足64字节的用00补足64字节。
  *    接下2字节表示name中64字节被使用字节个数，可以反映出name中字符个数（包括null结束符）。如“16 00”表示name被使用字节数为22个，反映出name“Root Entry”有9个字符（包括null结束符）。
  *    再接下来2字节为type。Root Entry：05 01，其余三个为：02 01；之后8个字节是数值-1、数值-1：FF FF FF FF FF FF FF FF。但Summary Information substream为     01 00 00 00 03 00 00 00
  *   00 00 00 00 00 10 00 00 表示：前四个字节表示指向WorkBook所在Block序号（0），后四个字节表示WorkBook的大小（4096byte）。下面的都一样
  *    每个128字节内容，其偏移量116后的4个字节为每个区块的开始位置，之后的4个字节为每个区块的大小，地址和大小数据会随着内容的变化而变化。


分析就到这里吧，第一次发，大虾们多多指教！
