发这份笔记时，比较惶恐，因为连我自己都觉得，这个东西没用。但是事实上，在很多偏门或机密的领域里，它仍然是非常有价值的。鉴于国内这方面资料比较少，所以写了一篇笔记，与大家共享。

Analyze Hibernation File

Introduction
   What’s Hibernation File?
Hibernation File也就是系统的休眠文件Hiberfil.sys，位于系统卷的根目录下。windows在系统休眠时，将物理内存中的数据（包括系统运行时的状态数据）dump到Hiberfil.sys，并生成一个有效的文件头。下次系统开机的时候，利用hiberfil.sys文件中的数据恢复系统。

   How to generate a valid Hiberfil.sys?
从用户的角度来说，系统停机时，按下休眠按钮，则会自动生成一个有效的Hiberfil.sys。
从电源管理器的角度来说，只有当系统电源状态从S0àS4的时候，才会生成一个有效的休眠文件。
注：当系统正常运行时，电源状态为S0；完全关闭时，电源状态S5；休眠状态时，电源状态S4,此时只有电源电路和唤醒电路才有点滴电流；中间的几个状态S1,S2,S3，都是不同程度的睡眠状态。
  从S4àS0的过程，也就是利用Hiberfil.sys恢复系统的过程。

Valuation of Hibernation File
   It is quick and easy
恢复系统比重启系统要快。不解释（除特殊情况）。
   A new method to dump physical memory
  利用hibernation技术dump系统物理内存中的数据。这些数据包括处理器状态，当前EIP, IDT table, GDT table, SSDT table,当前状态的可执行代码和数据…
  利用这些数据可以分析系统状态。

   Leak Information?
  Yes。正常情况下，利用Hiberfil.sys恢复系统，虽然恢复后会清除掉Hiberfil的Header数据(one page)，使之无效，但是Header之后的数据还会保留。利用外部工具，构造一个Header，就可以读取该Hiberfil.sys的所有信息了。

   Defensive uses
kernel land malwares detection
分析hibernation file, 可以通过检查SSDT, IDT, GDT表的完整性来判断系统是否被修改。虽然在内核层有了更为轻量级的方法去检测系统关键表的完整性，但是存在anti对抗问题，hibernation提供了一种终极检测方式。
  根据hibernation恢复原理，不在hibernation file中的代码，将不会被恢复执行。基于此，可以对抗SMM rootkit。（不做介绍）
   Offensive uses
可以获取敏感数据，如：password, keys.
修改hibernation file, 提高某个进程的执行权限；绕过系统登录密码…

Hibernation file internals
   Headline of hibernation process
当磁盘被挂起时（S0àS4），Windows内核(ntoskrnl.exe)执行体创建一个hibernation file，并将物理内存中的数据用LZ77算法压缩后，写入文件。
系统恢复时(S4àS0)，OSLoader.exe读取hibernation file,加载解压后的数据到物理内存中，使系统以一种快捷方式恢复到休眠时的状态。
  注：恢复过程的分析，见appendix 1。

   Hibernation file structure

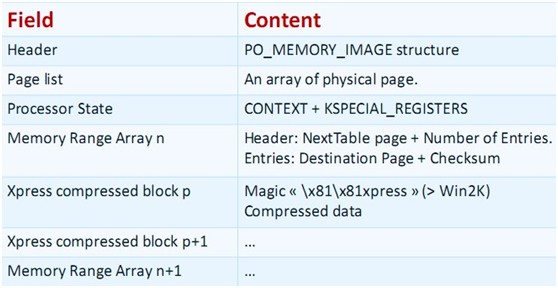

先直观的看下文件结构图：（左侧，域列表，是文件结构的组成域）

File Header
位于休眠文件的第一页(0x1000 bytes)数据空间。该结构PO_MEMORY_IMAGE由内核调试符号导出。结构中主要包含了休眠文件的创建日期，版本号，校验和，有效标志，物理页数量等信息。
注：用休眠文件恢复系统时，只有第一页数据被清0，也就是file header，其他数据保留不变。

FreeMap Page
包含一个ulong数组，保存了空闲内存页的映射信息。

Processor State
处理器状态，由内核函数KiSaveProcessorControlState保存。包括控制寄存器CRX，GDT, IDT, EIP…
结构定义如下：
typedef struct _KPROCESSOR_STATE32
{
    CONTEXT ContextFrame;        //
    KSPECIAL_REGISTERS SpecialRegisters;  //
} KPROCESSOR_STATE32, *PKPROCESSOR_STATE32;

  注：从vista版本以后，字段2和3的位置就交换过来了。

Memory Range Array
存储物理内存页的压缩数据。
typedef struct _MEMORY_RANGE_ARRAY
{
    MEMORY_RANGE_ARRAY_LINK MemArrayLink;
    MEMORY_RANGE_ARRAY_RANGE MemArrayRange[MAX_ARRAY_ENTRY];
} MEMORY_RANGE_ARRAY, *PMEMORY_RANGE_ARRAY;

字段MemArrayLink作为链接表指针，将多个这样的结构链接维护起来；
字段MemArrayRange指向数据区，最多包含255个入口。这也就是为什么要存在一个指向下一个MEMORY_RANGE_ARRAY结构的指针MemArrayLink，因为当休眠文件很大的时候，一个MEMORY_RANGE_ARRAY存储不了所有数据。

结构MEMORY_RANGE_ARRAY_RANGE定义如下：

typedef struct _MEMORY_RANGE_ARRAY_RANGE
{
    ULONG PageNo;       // ???
    ULONG StartPage;    // Block start (physical address)
    ULONG EndPage;      // Block stop (physical address)
    ULONG CheckSum;     // Always zero, but used under Windows 2000.
} MEMORY_RANGE_ARRAY_RANGE, *PMEMORY_RANGE_ARRAY_RANGE;
指定了页开始地址和页结束地址，在这些地址范围内的数据都是经过压缩算法来压缩后存储的，这个结构所对应的整块数据就是一个压缩块PageCompressedData，压缩快的起始部分是一个结构体，如下：
struct IMAGE_XPRESS_HEADER
{
     CHAR Signature[8] = 81h, 81h, "xpress";
     BYTE UncompressedPages = 15;
     UINT32 CompressedSize;
     BYTE Reserved[19] = 0;
};
也就是说，压缩块的标识是：\x81\x81xpress；之后就是压缩数据了。

  注：每个压缩快所对应的解压后的块大小为64KB(0x10 pages)。
   compression algorithm
This algorithm has been publicly documented since recent Microsoft Interoperability initiative (February 2008)
压缩块算法使用LZ77+DIRECT2；
LZ77用于压缩内存数据，DIRECT2对字节的位置进行编码和解码。

Project and Application
   Sandman Project
该开源项目的主要特点是定义了休眠文件的文件结构，并给出了解析休眠文件的代码。
不过，这份代码中存在问题。在虚拟地址转换成物理地址时，作者将页面映射的PAE部分解析错了。
如果开启了PAE页面映射机制（实事上，几乎所有多核计算机都开启了PAE），那么MMU将会用三级表来实现地址转译，分别是：页目录指针表，页目录索引，页表索引，页字节偏移，其中前三项都是8字节长，而作者解析时将其作为4字节处理了。
具体改法：在mm.c文件à MmGetPhysicalAddress函数中，将处理PAE的偏移，改为8；

注：4KB分页时，地址转译只需二级表，页目录索引，页表索引，每项4字节长。

  Tiamo NTLDR Project
作者Tiamo基本实现了一个完整的NTLDR，可以替换系统NTLDR，主要包括了利用休眠文件hiberfil.sys恢复系统的C++实现。不过我没有测试过可行性。
项目包括两部分：
16位实模式代码；
32位模式代码，即OsLoader.exe,是windows真正的32位入口程序。作者这部分代码参考了NT4代码，但是NT4代码中并没有实现恢复hiberfil的代码，估计作者是通过逆向写的。

   Useful application
利用Sandman，开发了若干免费小工具，一般开发人员用不上。
可访问：http://www.moonsols.com

解析hiberfil.sys,获取系统版本号，休眠文件的创建时间，从休眠文件dump物理内存内容(见附件)。

ANTI SMM Rootkit应用;

其他方面，取证分析，以及未知的应用…

APPENDIX
   简述用休眠文件恢复系统的过程

开机过程中，BIOS代码首先获得控制权，执行完硬件检测后跳转到MBR，MBR代码部分主要读取分区表信息，然后将控制权交给系统卷的引导扇区DBR，DBR执行一些初始化后，读取文件NTLDR,NTLDR中的16位模式代码开始执行，同样进行一些必要的初始化工作，然后将处理器切换到32位保护模式。
控制权交给osloader.exe, 此时处理器虽然已经工作在保护模式下，但是它的虚拟地址转译机制尚未开启，所以，处理器仍然直接使用物理地址。
Osloader 在入口函数NtProcessStartup里，调用全局初始化内存函数：
DoGlobalInitialization()-> InitializeMemorySubsystem() ->
实现的功能是：用一个内存描述符数组把每一段内存的大小和用途记录下来，然后构造页目录和页表，使得16M一下的内存能够通过页面映射(paging)机制进行访问，在loader阶段是不使用高于16M以上的物理内存的，在设置好页目录寄存器，并打开页面映射机制。
之后，osloader 继续执行其他的初始化工作，包括IO设备的初始化。
分配PCR的页面-> 分配TSS的页面-> 初始化内存描述符-> 初始化IO系统BlIoInitialize。

接下来判断控制启动的方式。
函数：BlStartup(BootPartitionName);
过程大概这样：打开启动分区，以便加载驱动；初始化屏幕；读取hiberfil.sys,如果是一个有效的休眠文件，则系统以hiberfil.sys方式恢复系统。如果不是，打开boot.ini文件，并显示一个引导选择菜单。如果boot.ini只包含一个引导选项，那么，此菜单不显示，而是立即应用该引导选项。

如果检测到hiberfil.sys有效，osloader将控制权交给一段能恢复系统的代码。大致流程如下：
打开hiberfil，不成功则返回-->成功则继续恢复 --> 分配页面缓冲-->解析头文件,判断image signature,有三种标志，分别处理,如果判断标志出错，就直接返回-->进行一些其他的校验工作->接下来分配PTE,读取内存映射页面的数据-> 分配压缩数据的缓冲->解压缩数据到物理内存> 再经过一系列的恢复工作-> 读取处理器的状态......

   通过NT4代码，分析NTLDR的工作流
boot/bootcode/mbr/i386/x86mboot.asm  ->
这里执行MBR引导代码，读取分区表，获得引导分区，将引导分区的第一个扇区，即DBR读入到内存，然后将EIP调到DBR引导代码，执行。
boot/bootcode/ntfs/i386/ntfsboot.asm    ->
该函数主要用来读取卷上的数据，主要是将ntldr读入到内存，然后执行。（卷上的数据是根据文件系统格式存储和管理的，所以访问卷上的文件内容，需借助文件系统代码去读。）到目前为止，程序还是在实模式下，即16-bit模式。
boot/startup/i386/su.asm               ->
直接跳到 JMP RealStart,准备stack和segment，然后去执行suMain函数，该函数位于:
boot/startup/i386/main.c        ->
来到了C代码。这里实现一些初始化，包括video ,memory,foppy等。之后在回到su.asm，进行模式切换，至32-bit;
boot/lib/i386/entry.c          ->
入口函数NtProcessStartup,这里，进行一些初始化，调用DoGlobalInitialization 初始化16M以下的内存，分页机制开始启动。又进行了一些system memory和I/O system的初始化工作后，理解调用BlStartup函数，也就是说ntldr在BlStartup函数中执行完毕后，就返回了。该函数在:
boot/bldr/i386/initx86.c        ->
这个函数打开boot.ini，获取启动选项，继续调用osloader.c;
\boot\bldr\osloader.c

注：NT4不支持hiberfil休眠机制，在XP以后的系统中，恢复hiberfil的过程在 BlStartup过程中被调用。

   通过逆向分析NTLDR，分析hibernation file
这里只说下分析方法，省去细节。
恢复Hiberfil的工作是由osloader完成的，所以，通过逆向分析osloader.exe，可以了解恢复hiberfil的一些具体细节。

NTLDR位于系统盘根目录下，是一个具有隐藏只读属性的binary系统文件，不能直接使用IDA进行分析。
NTLDR由两个image组成，一个是16-bit下的binary image,就像是一个.com 文件；另一个是32-bit 下的PE file image，主要包含加载任务,这个PE image对应的文件就是osloader.exe。

提取osloader.exe的方法
用一个16进制编辑器(e.g. WinHex)，打开NTLDR, 查找'MZ'或'PE'标志，然后从'MZ'标志开始，将剩下的hex data全部复制并粘贴到另外一个空文件，重命名为：osloader.exe。用winhex的话，会很简单（找到'MZ'标志，ALT+1，然后拖到文件末尾，ALT+2，这样就选中的从'MZ'到文件末尾的区块，然后右键'edit'->'copy block'->'into a new file')。
提取出osloader之后，用IDA加载，加载的时候会提示从MS官方下载'未公开'的符号，选择YES或NO，等待分析，可能要花2分钟左右时间。

分析osloader.exe文件
常理来说，osloader应该是一个native app,其入口函数是：NtProcessStartup。但是IDA分析后，入口函数为DriverEntry，当成驱动程序来分析了。但是，事实上，native app本质上就是一个驱动。
接下来就是利用各种资源，找自己关注的代码区分析了。

References
1, http://sandman.msuiche.net/docs/SandMan_Project.pdf
2, http://www.blackhat.com/presentations/bh-usa-06/BH-US-06-Burdach.pdf
3, https://www.volatilesystems.com/default/volatility
4, http://sandman.msuiche.net/
5, http://www.msuiche.net/con/euro2008/Exploiting_Windows_Hibernation_File.pdf

code and docs:
