软件安全测试（fuzz）之大家一起学2：认识PNG文件格式

首先想和大家一起讨论的，是filefuzz。在我们开始继续深入Peach的数据定义之前，我决定先独立于peach，用一点篇幅介绍下文件格式。

学习file fuzz就要非常清楚要测试的文件格式。我们以PNG (Portable Network Graphics)为例，在附件中我给出了PNG图片文件格式的详细参考文档。

附件：PNG文件格式 PNG_format.zip

除了附件中的参考之外，在http://www.libpng.org/pub/png/能找到更多关于PNG的资源。

简单的总结一下文档中关于PNG文件格式的描述。

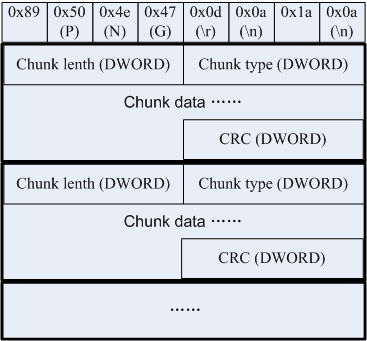

如上图：PNG文件可以简单的理解成一个文件头和一系列数据块，具体说来：

文件头：由八个字节组成，0x89504e470d0a1a0a
数据块：每个数据块由四部分构成，他们的描述依次如下：
Length ：占四字节，表示数据块data域占多少个字节。（注意这里不包括length自身）
Type ：占四字节，表示当前块的类型。一般是英文大小写字母的ASCII码（65～90或者97～122）
Data：数据区。大小可以是0字节
CRC：占四个字节，整个chunk的CRC校验码（Length+Type+Data）

下面我们打开一个PNG文件一起对照着文件格式在二进制编辑器中更加直观的来学习一下。这里我介绍一个解析文件结构很牛X的二进制编辑器010editor给大家。
可以去http://www.sweetscape.com/010editor/下载到。

上面这个PNG文件格式的示意图就是一个PNG格式的图片，这里就以它为例了，将其另存在本地文件PNG_chunk.png。

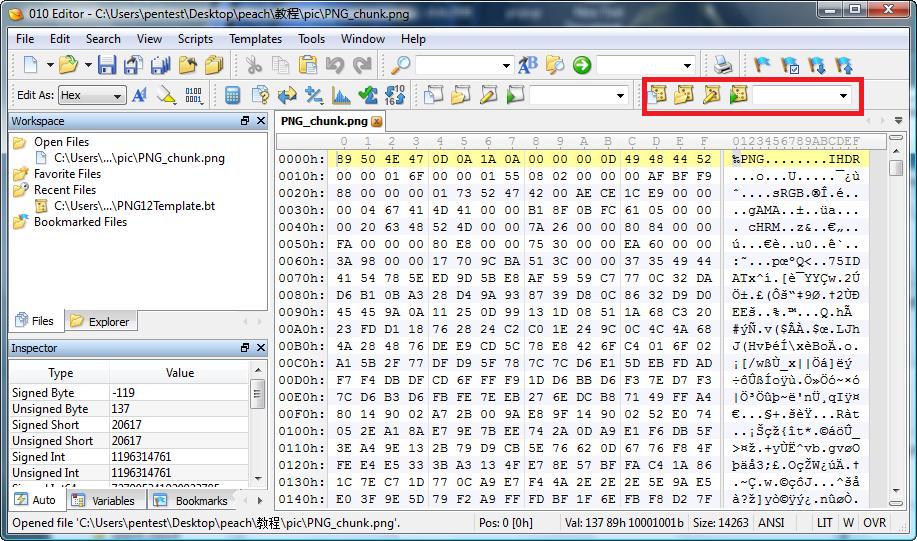

如上图，界面看起来和Ultraedit也差不了多少，大家应该比较熟悉。

我们主要想用010editor的二进制文件模板，套用这些文件格式解析脚本，可以更容易更直观的搞清楚文件格式。

注意上图红色标出的几个模板按钮，打开下拉框，默认安装010editor只能识别出bmp,zip,wav这三种文件。为了能够识别PNG文件，我们需要去http://www.sweetscape.com/010editor/templates/下载额外的文件模板。

下载需要的模板，我们这次至少需要PNG12Template.bt模板。

按ctr+F5或者点第二个模板按钮，打开刚下载的PNG12Template.bt模板。

按F5或者点击第四个模板按钮，套用PNG文件模板。

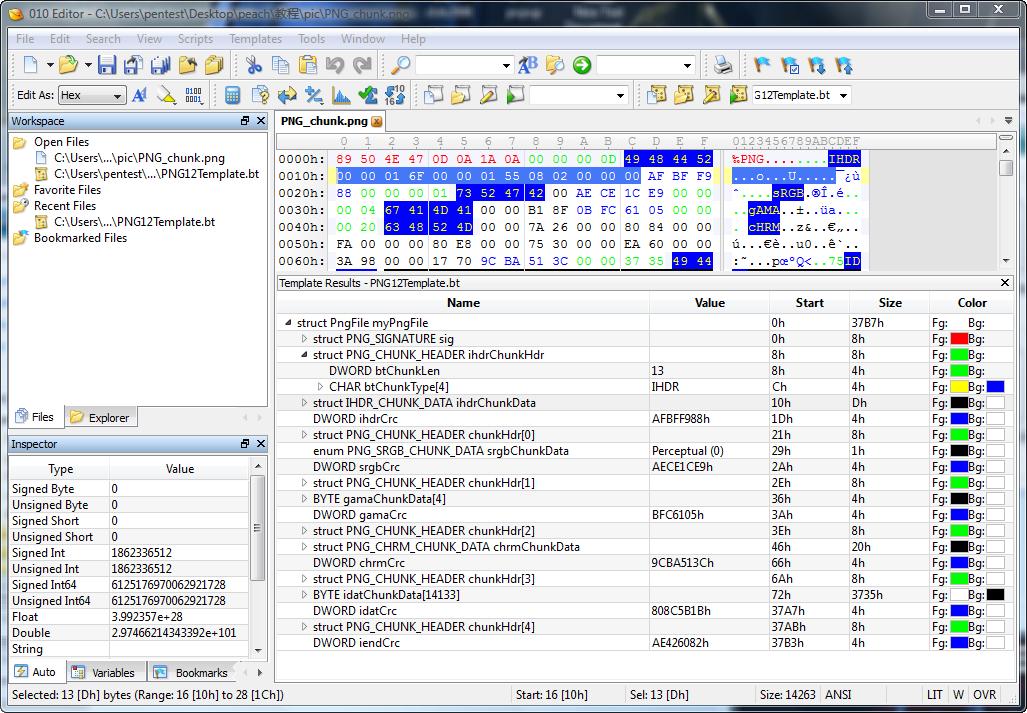

如上图，运行成功后，可以看到010editor解析出了若干个chunk，并且能够用不同颜色标注出你所选中的某一个chunk的某一个字段。

这些工具和知识会为后面调试peach的数据定义带来很多帮助。

下一讲我们就一起来用peach定义这样一个PNG文件。
