今天我们来谈谈保护模式下的调用门。从而开始了我们的门系列内容。
先谈谈程序转移.,程序转移分为两种: 近转移和远转移 ,其中近转移中又分为相对地址转移和绝对地址转移. 而远转移只有绝对地址转移.。可以通俗的讲，cs发生变化的转移称为远转移，cs不变的转移，我们称为近转移。例如：windows ring3下cs是0x1b , ring0下cs通常是0x08.。 对于近转移，我们不需要进行特权级检查。由于windows是保护模式的操作系统，对于远转移如果跨层则需要进行特权级检查，看是否允许其调用。
为了在不同特权级的代码段之间进行控制访问，处理器特别提供了一组称为门描述符的描述符。我们可以通过这组门描述符中的任何一个进行远转移。门提供了受保护的间接调用，为任务内的特权转移提供了安全可靠的方法。

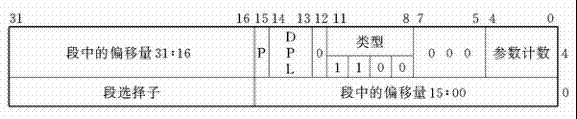

今天我们讲的调用门，就是这组门描述符中的一个。为了搞清楚调用门，我们需要看下调用门描述符的结构：
对应的结构体是：
typedef struct
{
unsigned short offset_0_15;
unsigned short selector;
unsigned char param_count : 4;
unsigned char some_bits : 4;
unsigned char type : 4;
unsigned char app_system : 1;
unsigned char dpl : 2;
unsigned char present : 1;
unsigned short offset_16_31;
} CALLGATE_DESCRIPTOR;
调用门描述符可以放在GDT、LDT中，但是不能放在IDT中。在WINDOWS XP中，没有LDT.
在这里，我们举例说明其在GDT中的情况。尽管windows提供了多种不同的描述符，但是每种描述符中都有present位代表该描述符是否存在。它在每个描述符中的位置都是一样的，因此我们可以根据这个present位来在GDT中找出一个空白位置，在这个位置里面添加我们自己定义的描述符。内核中GDT的位置，我们可以用WINDBG看下：
lkd> !PCR
KPCR for Processor 0 at ffdff000:
Major 1 Minor 1
NtTib.ExceptionList: b1fa5c7c
NtTib.StackBase: b1fa5df0
NtTib.StackLimit: b1fa2000
NtTib.SubSystemTib: 00000000
NtTib.Version: 00000000
NtTib.UserPointer: 00000000
NtTib.SelfTib: 7ffde000
SelfPcr: ffdff000
Prcb: ffdff120
Irql: 00000000
IRR: 00000000
IDR: ffffffff
InterruptMode: 00000000
IDT: 8003f400
GDT: 8003f000
TSS: 80042000
CurrentThread: 88899020
NextThread: 00000000
IdleThread: 80552d20
可以看到我本机GDT的位置是 GDT: 8003f000

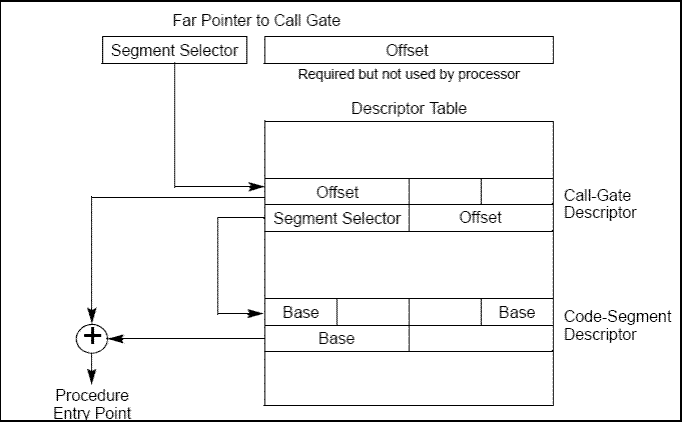

调用门的工作原理如图所示。
首先进行特权检查
根据selector,在GDT中找出CS段的范围。
根据offset_0_15和offset_16_31求出段中的偏移。
跳转到地址中执行。

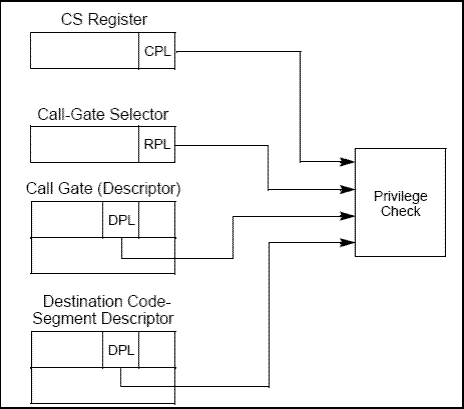

特权检查需要检查的内容包括：CPL,RPL,调用门DPL和目标段描述符DPL.

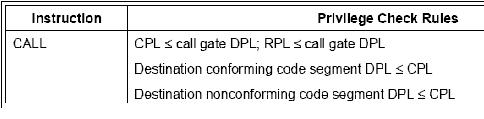

特权检查的规则：
最后简单介绍下demo的做法：
1）根据present位是否为0，我们遍历GDT中的表，找到一个present为0的位置。
2）在该位置添加调用门。
3）记下该位置对应的选择子。由于需要在ring3下调用，
因此选择子CallGate_Sel = 索引值 or 0x03. 其中0x03代表我们设置的RPL.
4） 通过指令call FWORD ptr CallGate_Sel 执行调用门。
本例中，我们添加的调用门在gdt中的偏移值是0x48, 我们设置RPL = 3,因此对应的选择子应该是CallGate_Sel = 0x48 | 0x03 = 0x4b.
代码附上：
.386
.model flat, stdcall
option casemap:none
include myCallGate.inc
.const
CCOUNTED_UNICODE_STRING "\\Device\\MYCALLGATE",g_usDeviceName,4
CCOUNTED_UNICODE_STRING "\\??\\MYCALLGATE",g_usSymbolicLinkName,4
GDT_LIMIT = 03ffh
GATE_TYPE = 0ECH
.code
Ring0Fun proc
pushad
pushfd
cli
invoke DbgPrint, $CTA0("mycallgate function executed\n")
;add your code here, you can do anything if you like.
sti
popfd
popad
retf
Ring0Fun endp
AddCallGate proc FuncAddr:ULONG
pushfd
pushad
push esi
sgdt [esp-2]
pop esi
mov eax,8
.while eax < GDT_LIMIT
lea edx,[esi+eax]
assume edx:ptr CALLGATE
test [edx].GTYPE,80h
.if ZERO?
mov ebx,FuncAddr
mov [edx].OFFSETL,bx
mov [edx].SELECTOR,08h
mov [edx].DCOUNT,0
mov [edx].GTYPE,GATE_TYPE
shr ebx,16
mov [edx].OFFSETH,bx
.break
.endif
assume edx:nothing
add eax,8
.endw
popad
popfd
ret
AddCallGate endp
DispatchControl proc uses esi edi pDeviceObject:PDEVICE_OBJECT,pIrp:PIRP
mov esi,pIrp
assume esi:ptr _IRP
mov [esi].IoStatus.Status ,STATUS_SUCCESS
and [esi].IoStatus.Information,0
invoke IoCompleteRequest,pIrp,0
mov eax,[esi].IoStatus.Status
assume esi:nothing
ret
DispatchControl endp
DriverUnload proc pDriverObject:PDRIVER_OBJECT
invoke IoDeleteSymbolicLink,addr g_usSymbolicLinkName
mov eax,pDriverObject
invoke IoDeleteDevice,(DRIVER_OBJECT PTR[eax]).DeviceObject
ret
DriverUnload endp
DriverEntry proc pDriverObject:PDRIVER_OBJECT,pusRegistryPath:PUNICODE_STRING
LOCAL status:NTSTATUS
LOCAL pDeviceObject:PDEVICE_OBJECT
mov status,STATUS_DEVICE_CONFIGURATION_ERROR
invoke IoCreateDevice,pDriverObject,0,addr g_usDeviceName,FILE_DEVICE_UNKNOWN,0,FALSE,addr pDeviceObject
.if eax == STATUS_SUCCESS
invoke IoCreateSymbolicLink ,addr g_usSymbolicLinkName,addr g_usDeviceName
.if eax == STATUS_SUCCESS
mov eax,pDriverObject
assume eax:ptr DRIVER_OBJECT
mov ecx,IRP_MJ_MAXIMUM_FUNCTION + 1
.while ecx
dec ecx
mov [eax].MajorFunction[ecx * (sizeof PVOID)],offset DispatchControl
.endw
mov [eax].DriverUnload,offset DriverUnload
assume eax:nothing
invoke AddCallGate,offset Ring0Fun
mov status,STATUS_SUCCESS
.else
invoke IoDeleteDevice,pDeviceObject
.endif
.endif
mov eax,status
ret
DriverEntry endp
end DriverEntry
最后友情提示：
由于添加调用门的位置，我们事先并不知道，如果你想做的智能些的话，可以通过注册表，共享区，或者直接deviceiocontrol等等的方式通知ring3程序选择子是多少。
- 标 题：rootkit ring3进ring0之门系列[一] -- 调用门
- 作 者：combojiang
- 时 间：2008-03-31 14:52
- 链 接：http://bbs.pediy.com/showthread.php?t=62263
