[原创]浅谈NT下Ring3无驱进入Ring0的方法
关键字:NT,Ring0,无驱

(测试环境:Windows 2000 SP4,Windows XP SP2.
Windows 2003 未测试)

在NT下无驱进入Ring0是一个老生常谈的方法了,网上也有一些C代码的例
子,我之所以用汇编重写是因为上次在

[原创/探讨]Windows 核心编程研究系列之一(改变进程 PTE)

的帖子中自己没有实验成功(其实已经成功了,只是自己太马虎,竟然还不
知道 -_-b),顺面聊聊PM(保护模式)中的调用门的使用情况。鉴于这些都是
可以作为基本功来了解的知识点,所以对此已经熟悉的朋友就可以略过不看
了,当然由于本人水平有限,各位前来“挑挑刺”也是非常欢迎的,呵呵。

  下面言归正传,我们知道在NT中进入Ring0的一般方法是通过
驱动,我的Windows 核心编程研究系列 文章前两篇都使用了
这个方法进入Ring0 完成特定功能。现在我们还可以通过在Ring3下直接写
物理内存的方法来进入Ring0,其主要步骤是:


0  以写权限打开物理内存对象;
1  取得 系统 GDT 地址,并转换成物理地址;
2  构造一个调用门;
3  寻找 GDT 中空闲的位置,将 CallGate 植入;
4  Call植入的调用门。

前面已打通主要关节,现在进一步看看细节问题:
[零]  默认只有 System 用户有写物理内存的权限
administrators 组的用户只有读的权限,但是通过修改用户
安全对象中的DACL 可以增加写的权限:

_SetPhyMemDACLs  proc  uses ebx edi esi \
        _hPhymem:HANDLE,\
        _ptusrname:dword

           local  @dwret:dword
  local  @htoken:HANDLE
  local  @hprocess:HANDLE
  local  @个
  local  @OldDACLs:PACL
  local  @SecurityDescriptor:PSECURITY_DESCRIPTOR
  local  @Access:EXPLICIT_ACCESS

  mov    @dwret,FALSE

  invoke  RtlZeroMemory,addr @NewDACLs,sizeof @NewDACLs
      invoke  RtlZeroMemory,addr @SecurityDescriptor,\
      sizeof  @SecurityDescriptor

  invoke  GetSecurityInfo,_hPhymem,SE_KERNEL_OBJECT,\
      DACL_SECURITY_INFORMATION,NULL,NULL,\
      addr @OldDACLs,NULL,\
      addr @SecurityDescriptor

  .if  eax != ERROR_SUCCESS
      jmp  SAFE_RET
  .endif

  invoke  RtlZeroMemory,addr @Access,sizeof @Access

  mov    @Access.grfAccessPermissions,SECTION_ALL_ACCESS
  mov    @Access.grfAccessMode,GRANT_ACCESS
  mov    @Access.grfInheritance,NO_INHERITANCE
  mov    @Access.stTRUSTEE.MultipleTrusteeOperation,\
      NO_MULTIPLE_TRUSTEE
  mov    @Access.stTRUSTEE.TrusteeForm,TRUSTEE_IS_NAME
  mov    @Access.stTRUSTEE.TrusteeType,TRUSTEE_IS_USER
  push  _ptusrname
  pop    @Access.stTRUSTEE.ptstrName

  invoke  GetCurrentProcess
  mov    @hprocess,eax
  invoke  OpenProcessToken,@hprocess,TOKEN_ALL_ACCESS,\
      addr @htoken

  invoke  SetEntriesInAcl,1,addr @Access,\
      @OldDACLs,addr @NewDACLs

  .if  eax != ERROR_SUCCESS
      jmp  SAFE_RET
  .endif

  invoke  SetSecurityInfo,_hPhymem,SE_KERNEL_OBJECT,\
      DACL_SECURITY_INFORMATION,NULL,NULL,\
      @NewDACLs,NULL

  .if  eax != ERROR_SUCCESS
      jmp  SAFE_RET
  .endif

  mov    @dwret,TRUE

SAFE_RET:

  .if  @NewDACLs != NULL
      invoke  LocalFree,@NewDACLs
      mov  @NewDACLs,NULL
  .endif

  .if  @SecurityDescriptor != NULL
      invoke  LocalFree,@SecurityDescriptor
      mov  @SecurityDescriptor,NULL
  .endif

  mov    eax,@dwret
  ret

_SetPhyMemDACLs    endp

[一] 可以在Ring3下使用SGDT指令取得系统GDT表的虚拟地址,
这条指令没有被Intel设计成特权0级的指令。据我的
观察,在 Windows 2000 SP4 中 GDT 表的基址都是相同的,
而且在 虚拟机VMware 5.5 虚拟的 Windows 2000 SP4中
执行 SGDT 指令后返回的是错误的结果,在虚拟的 Windows XP
中也有同样情况,可能是虚拟机的问题,大家如果有条件可以试一下:

local  @stGE:GDT_ENTRY

  mov    @dwret,FALSE

  lea    esi,@stGE
  sgdt  fword ptr [esi]

  assume  esi:ptr GDT_ENTRY

  ;xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
  ;在 VMware 虚拟环境下用以下两条指令替代
  ;只用于 Windows 2000 SP4
  ;mov  [esi].Base,80036000h
  ;mov  [esi].Limit,03ffh
  ;xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

  mov    eax,[esi].Base
  invoke  @GetPhymemLite,eax
  .if  eax == FALSE
      jmp  quit
  .endif

下面就是虚拟地址转换物理地址了,这在Ring0中很简单,
直接调用MmGetPhysicalAddress 即可,但在Ring3中要
另想办法,还好系统直接将 0x80000000 ? 0xa0000000 影射到物
理0地址开始的位置,所以可以写一个轻量级的GetPhysicalAddress
来替代 :)

@GetPhymemLite  proc  uses esi edi ebx      _vaddr
  local  @dwret:dword

  mov    @dwret,FALSE

  .if  _vaddr < 80000000h
      jmp  quit
  .endif

  .if  _vaddr >= 0a0000000h
      jmp  quit
  .endif

  mov    eax,_vaddr
  and    eax,01ffff000h    ;or sub eax,80000000h
  mov    @dwret,eax
quit:
  mov    eax,@dwret
  ret

@GetPhymemLite  endp

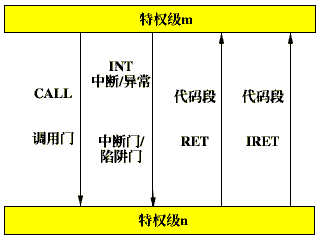

[二]调用门在保护模式中可以看成是低特权级代码向高特权级代
码转换的一种实现机制,如图1所示(由于本人较懒,所以借用李
彦昌先生所著的80x86保护模式系列教程 中的部分截图,希望李先
生看到后不要见怪 ^-^):

http://hopy.bokee.com/inc/r3tor0.bmp

          图1
要说明的是调用门也可以完成相同特权级的转换。一般门的结构如图2所示:

门描述符  m+7  m+6  m+5  m+4  m+3  m+2  m+1  m+0
  Offset(31...16)  Attributes  Selector  Offset(15...0)


门描述
符属性  Byte m+5  Byte m+4
  BIT7  BIT6  BIT5  BIT4  BIT3  BIT2  BIT1  BIT0  BIT7  BIT6  BIT5  BIT4  BIT3  BIT2  BIT1  BIT0
  P  DPL  DT0  TYPE  000  Dword Count

                    图2
  简单的介绍一下各个主要位置的含义:

Offset 和 Selector 共同组成目的地址的48位全指针,这意味着,
如果远CALL指令指向一个调用门,则CALL指令中的偏移被丢弃;
P位置位代表门有效,DPL是门描述符的特权级,后面要设置成3,以
便在Ring3中可以访问。TYPE 是门的类型,386调用门是 0xC ,
Dword Count 是系统要拷贝的双字参数的个数,后面也将
用到。下面是设置CallGate的代码:

mov    eax,_FucAddr
  mov    @CallGate.OffsetL,ax    ;Low Part Addr Of FucAddr
  mov    @CallGate.Selector,8h  ;Ring0 Code Segment
  mov    @CallGate.DCount,1    ;1 Dword
  mov    @CallGate.GType,AT386CGate  ;Must A CallGate

  shr    eax,16
  mov    @CallGate.OffsetH,ax    ;High Part Addr Of FucAddr


[三]  既然可以读些物理内存了,也知道了GDT的物理基地址
和长度,所以可以通过将GDT整个读出,然后寻找一块空闲的区域来
植入前面设置好的CallGate:

;申请一片空间,以便存放读出的GDT
 Invoke  VirtualAlloc,NULL,@tmpGDTLimit,MEM_COMMIT,\
PAGE_READWRITE
  .if  eax == NULL
      jmp  quit
  .endif

  mov    @pmem,eax
  invoke  @ReadPhymem,@tmpGDTPhyBase,@pmem,@tmpGDTLimit,\
      _hmem

  .if  eax == FALSE
      jmp  quit
  .endif

  mov    esi,@pmem
  mov    ebx,@tmpGDTLimit
  shr    ebx,3
  ;找到第一个GDT描述符中P位没有置位的地址。
mov    ecx,1
  .while  ecx < ebx
      mov  al,byte ptr [esi+ecx*8+5]
      bt  ax,7
    .if  CARRY?

    .else
      jmp  lop0
    .endif
    Inc    ecx
  .endw

  invoke  VirtualFree,@pmem,0,MEM_RELEASE
  jmp    quit

lop0:
  lea    eax,[ecx*8]
  mov    @OffsetGatePos,eax
  add    @PhyGatePos,eax

  mov    esi,@pmem
  add    esi,eax

  invoke  RtlMoveMemory,addr oldgatebuf,esi,8

  ;释放内存空间
  invoke  VirtualFree,@pmem,0,MEM_RELEASE

[四] 现在主要工作基本完成了,剩下的就是设计一个运行在Ring0
中的子函数,在这个子函数中我将调用Ring0里面真正的
MmGetPhysicalAddress来取得实际的物理地址,所以这个函数要
有一个输入参数用来传递要转换的虚拟地址,并且还要考虑到如何
获取返回的物理地址(EDX:EAX)。在网络上的C版本代码中,这是通
过定义几个全局变量来传递的,因为没有发生进程切换,所以可以
使用原进程中的一些变量。然而我在传递虚拟地址上采用了另一种
做法,就是通过实际形参来传递的:

  Ring0Fuc  proc      ;_vaddr

    ;手动保存
    push  ebp
    mov    ebp,esp
    sub    esp,4
    mov    eax,[ebp+0ch]
    mov    [ebp-4],eax    ;first local val
    pushad
    pushfd
    cli

    mov    eax,[ebp-4]
    ;调用真正的 MmGetPhysicalAddress.
    invoke  MmGetPhysicalAddress,eax
    mov    phymem_L,eax
    mov    phymem_H,edx

    popfd
    popad
    ;手动还原
    mov    esp,ebp
    pop  ebp
    retf  4

Ring0Fuc  endp

  最后,通过一个远CALL来调用这个调用门:

    lea    edi,FarAddr
    push  _vaddr
    call  fword ptr [edi]


通过亲手编码,可以对调用门、远调用等一些80386+保护模式中
的概念在windows的实现中有了进一步的了解,不再像以前那样模棱
两可了。看似全部写完了,其实中间还有很多可以挖掘出来扩展说
的细节,但我现在已没有精力写了…( :( ),还要准备其他东西
,结尾就用这个不是结尾的结尾,结尾吧(绕口令?)。:)


比较好的排版请到我的blog中观赏:

http://blog.csdn.net/mydo/


如果斑竹不忙的话,请帮我重排一下这里的版面,乱七八糟的。
我排来排去总排不好:(

                                                    侯佩|hopy
                  2006.01.14 17:09 (机场)办公室
