  最近在QQ游戏上玩了几次四国军旗，这是以前高中时经常玩的游戏。现在玩起来又别是一番滋味，不过跟以前不同的是，现在看到一个软件总是会想它是怎么实现，内部的存储结构是什么之类的问题，成习惯了。

  此次分析，纯粹是出于兴趣。主要的分析对象是棋谱文件（JQL）和复盘文件（JQS），前者是用来保存军旗布局的文件，后者是记录一局游戏的文件。


分以下几部分来介绍：
（1）  JQL文件的存储结构
（2）  棋盘的存储结构
（3）  JQS文件的存储结构
（4）  指令详解（重点）
（5）  “QQ游戏-四国军旗 数据分析辅助工具”的开发（附源码）


一、  JQL文件的存储结构

这是从JQL文件分析而得的，JQL文件很小（50B），下面给出一个例子：


  开始的20个字节（图中的白色部分）只是一个信息头，不离它，后面30个字节（蓝色部分）就是一个棋局,如下所示：

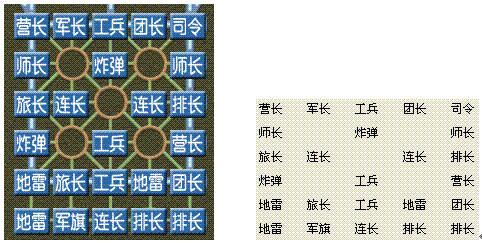

  左图为从QQ游戏中调入该GQL文件的示例，右图为在我的软件的表示。

  根据图示，很容易就推断出棋子的等级表示：
军旗：0X02
地雷：0X03
炸弹：0X04
司令：0X05
军长：0X06
师长：0X07
旅长：0X08
团长：0X09
营长：0X0A
连长：0X0B
排长：0X0C
工兵：0X0D

每行5个，6行，共30。刚好对应30个字节。军营上没有棋子用0X00表示。


二、  棋盘的存储结构

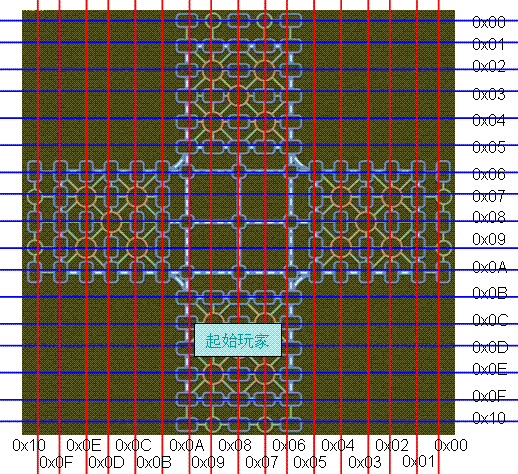

棋盘的存储结构只是一个简单的二维数组，共0X10行0X10列，以起始玩家的角度来看是从上而下行递增，从右到左列递增，如下图所示：


在内存有了这个二维数组，那么每个特定的棋子的位置可以用两个字节来表示。

三、  JQS文件的存储结构

JQS文件是以0X28字节的信息头开始，接着为4个玩家的信息CHESSBOARD_LAYOUT 结构，接着为0X20的保留字段，再接着就是指令，最后为8字节的0结束。

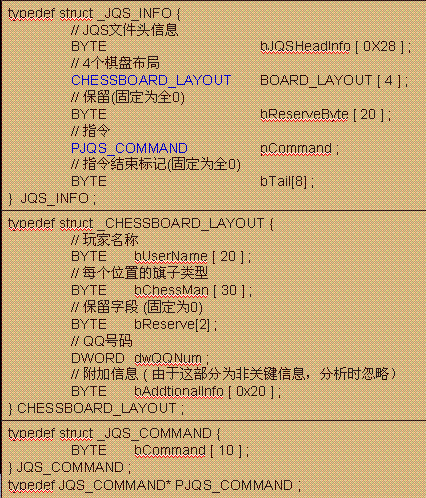

为了更清晰的表示该结构，下面以C语言的结构体来描述：


（注：在我的软件中并非用上面的结构，而是封装成class，但原理都是一样的，这里用结构体描述比较清楚）

JQS总结结构比较简单，难点在于指令部分。

JQS的玩家信息是以起始玩家开始顺时针存储的，我把JQS中的玩家信息依次称为“第一玩家”，“第二玩家”，“第三玩家”，“第四玩家”,在指令中的玩家标识依次为“0X00”，“0X01”，“0X02”，“0X03”。通常游戏以逆时针方式进行的，这样游戏的进行方式是“0X00”—> “0X03”—>“0X02”—>“0X01”。

四、指令详解

对于一个JQS文件，记录了棋盘布局信息，以及每个玩家的每一次动作。在本文中，我把JQS所记录的每一个动作称为一个指令。每个指令的长度固定为10个字节。

指令有两种：一种是普通的动作，例如移动，进攻等；另一种是系统控制信息，例如判定玩家超时，战败，退出等，属于服务对于客户端的控制信息。这里我把前者称为执行指令，后者称为控制指令。

  这里我只给出分析的结构，有兴趣的朋友可以使用在附件中提供的JQS文件结合我的数据分析辅助工具对指令进行验证。

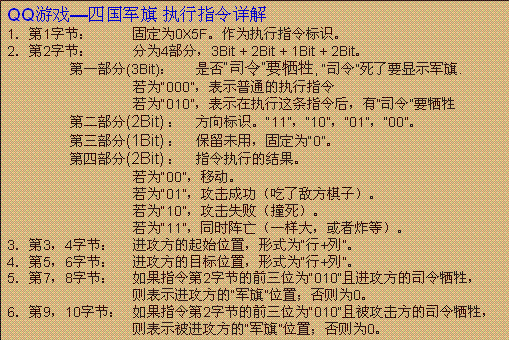

（1）执行指令详解

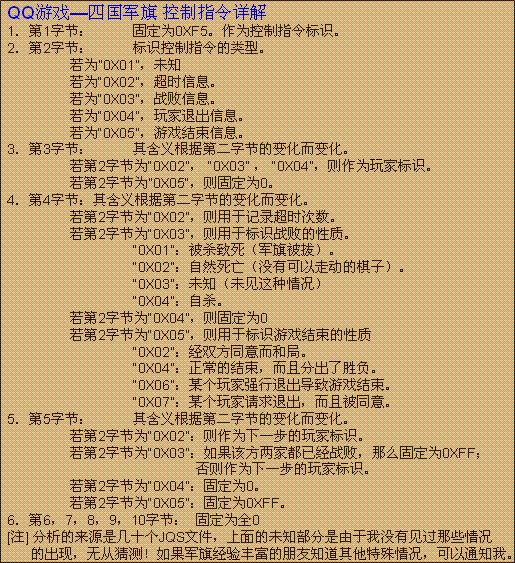

（2）控制指令详解


五．“QQ游戏-四国军旗 数据分析辅助工具”的开发

  具体怎么实现的，这里我不想再多介绍，附上源码，供有兴趣的朋友自行研究。这里对这个软件的作用进行大致的介绍，以及关于本软件的一些关键东西。

  （1）软件界面如下：


  这里需要说明的是指令类型中的8个字符为位信息，组成一个字节，就是执行指令的第二个字节。

  对应指令中为10个字节的指令，为了直观软件在需要的地方加了空格。



  （2）指令过滤器

    设计原理：根据用户输入的过滤指令信息，与所有的指令按字节相与，如果结果与原始的过滤指令相同，则表示符合要求。

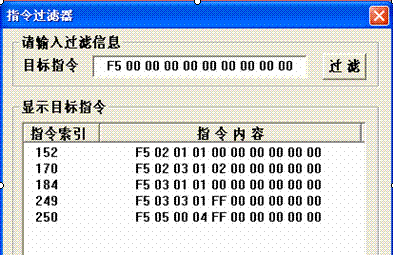

    指令过滤器如下：

  图中的过滤命令“F5 00 00 00 00 00 00 00 00 00”可以用来显示所有的控制指令。

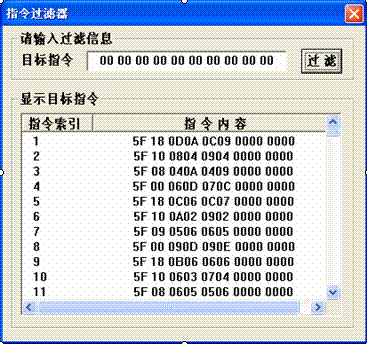

  如果把“F5”改成“00”，那么就可以显示全部的指令，如下所示：

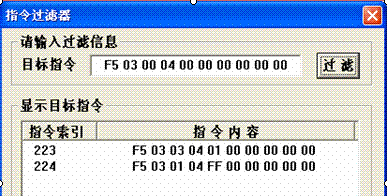

过滤出所有在游戏中自杀的控制信息，如下图所示例：


  看来玩家“03”，“01”都是在游戏中忍受不了被虐待而自杀的，悲哀！！
附件单击此处下载。
